1. High efficiency pure sine wave inverter(PF=1);Wide PV input range
(120Vdc-500Vdc) 80A MPPT SCC; Intelligent 3 stage 60A AC battery charger.
2. Surges to 2X continuous power for 5 seconds for motor loads.
3. Intelligent functionality enables utility and solar input prioritization.
4. Wide ulility input range (90Vac~280Vac ) for unreliable grid even in
the most challenging environments.
5. Field serviceable with replacement boards and spare parts.
6. Monitor, troubleshoot, or communication with USB/RS 232.

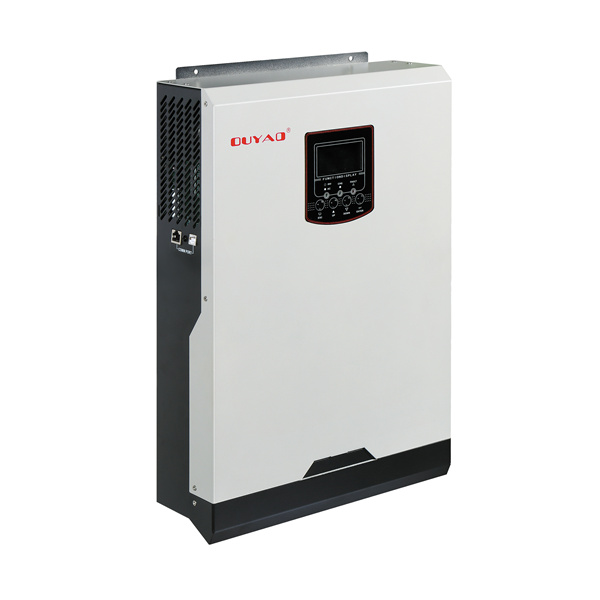

7. System configures quickly into compact, wall-mounted system.
8. This series inverters can work without batteries when there is the sun.
| Model | HY3222VMII | HY3522VMII | HY5032VMII | HY5532VMII | ||||||||||||||||||||||||||||||||||||||||
| RATED POWER | 3200VA/3200W | 3500VA/3500W | 5000VA/5000W | 5500VA/5500W | ||||||||||||||||||||||||||||||||||||||||
| INPUT | ||||||||||||||||||||||||||||||||||||||||||||
| Voltage | 230 VAC | |||||||||||||||||||||||||||||||||||||||||||
| Selectable Voltage Range | 170-280 VAC (For Personal Computers) ; 90-280 VAC (For Home Appliances) | |||||||||||||||||||||||||||||||||||||||||||
| Frequency Range | 50 Hz/60 Hz (Auto sensing) | |||||||||||||||||||||||||||||||||||||||||||
| OUTPUT | ||||||||||||||||||||||||||||||||||||||||||||
| AC Voltage Regulation (Batt. Mode) | 230 VAC ± 5% | |||||||||||||||||||||||||||||||||||||||||||
| Surge Power | 6000VA | 7000VA | 10000VA | 11000VA | ||||||||||||||||||||||||||||||||||||||||
| Efficiency (Peak) | 90%~93% | |||||||||||||||||||||||||||||||||||||||||||
| Transfer Time | 10 ms (For Personal Computers) ; 20 ms (For Home Appliances) | |||||||||||||||||||||||||||||||||||||||||||
| Waveform | Pure sine wave | |||||||||||||||||||||||||||||||||||||||||||
| BATTERY | ||||||||||||||||||||||||||||||||||||||||||||
| Battery Voltage | 24 VDC | 48 VDC | ||||||||||||||||||||||||||||||||||||||||||
| Floating Charge Voltage | 27 VDC | 54 VDC | ||||||||||||||||||||||||||||||||||||||||||
| Overcharge Protection | 33 VDC | 63 VDC | ||||||||||||||||||||||||||||||||||||||||||
| SOLAR CHARGER & AC CHARGER | ||||||||||||||||||||||||||||||||||||||||||||
| Max. PV Array Open Circuit Voltage | 500VDC | 500VDC | ||||||||||||||||||||||||||||||||||||||||||
| Max. PV Array Power | 120~450VDC | 120~450VDC | ||||||||||||||||||||||||||||||||||||||||||
| MPP Range @operating Voltage | 4000 W | 5000 W | ||||||||||||||||||||||||||||||||||||||||||
| Max. Solar Charge Current | 80 A | 100 A | 80 A | 100 A | ||||||||||||||||||||||||||||||||||||||||
| Max. AC Charge Current | 60 A | 60 A | ||||||||||||||||||||||||||||||||||||||||||
| Max. Charge Current | 100 A | 100 A | ||||||||||||||||||||||||||||||||||||||||||
| PHYSICAL | ||||||||||||||||||||||||||||||||||||||||||||
| Dimension, D x W x H (mm) | 115 x 300x 400 | |||||||||||||||||||||||||||||||||||||||||||
| Net Weight (kgs) | 9 | 10 | ||||||||||||||||||||||||||||||||||||||||||
| Communication Interface | USB/RS232/RS485/Bluetooth/Dry-contact | |||||||||||||||||||||||||||||||||||||||||||
| ENVIRONMENT | ||||||||||||||||||||||||||||||||||||||||||||
| Humidity | 5% to 95% Relative Humidity (Non-condensing) | |||||||||||||||||||||||||||||||||||||||||||
| Operating Temperature | -10° C to 50° C | |||||||||||||||||||||||||||||||||||||||||||
| Storage Temperature | -15° C to 60° C | |||||||||||||||||||||||||||||||||||||||||||
| Model | Load (VA) | Backup Time @24Vdc 100Ah(min) | Backup Time @24Vdc 200Ah(min) | |||||||||||||||||||||||||||||||||||||||||
| 3.2KVA | 300 | 359 | 880 | |||||||||||||||||||||||||||||||||||||||||
| 1500 | 54 | 131 | ||||||||||||||||||||||||||||||||||||||||||
| 3000 | 22 | 54 | ||||||||||||||||||||||||||||||||||||||||||
| Model | Load (VA) | Backup Time @48Vdc 100Ah(min) | Backup Time @48Vdc 200Ah(min) | |||||||||||||||||||||||||||||||||||||||||
| 5KVA | 500 | 490 | 1030 | |||||||||||||||||||||||||||||||||||||||||
| 2500 | 72 | 172 | ||||||||||||||||||||||||||||||||||||||||||
| 5000 | 32 | 72 | ||||||||||||||||||||||||||||||||||||||||||
